焊接變位機作為焊接行業中常見的焊接輔機，可以將工件翻轉到理想的焊接位置，提高了焊接精度，在焊接工作中，焊接變位機能夠搭配各種焊機完成工作，在各領域中被廣泛應用，焊接變位機能夠?qū)崿F(xiàn)穩定工作，這得益于焊接變位機各組成部分。
焊接變位機作為焊接輔助設備，與焊接操作機、焊接滾輪架并稱為焊接輔助設備中三大機。目前我國的焊接變位機制造已經日趨完善，使用范圍也變得很廣。

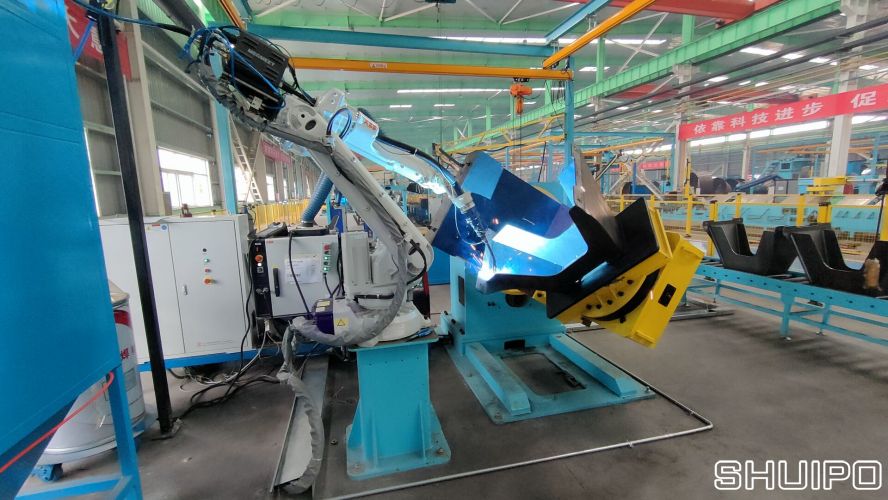

焊接變位機的構成與應用主要是通過工作臺的升降、回轉、翻轉等運動使工件所需焊接位置，有側翻式、頭尾式、升降式及雙回轉等多種結構形式。可與焊接操作架等配套組成自動焊接專機，還可與機器人等配套實現自動化焊接，同時可根據用戶的工件和工藝要求，設計定制各種特制焊接變位機。
焊接變位機的結構組成：
1、工作臺。座式焊接變位機工作臺面上加工有同心圓，便于工件及工裝夾具進行固定，臺面設有八條放射狀的T型槽，可以對工件進行固定夾緊，在進行翻轉工件的時候，進行穩定回轉。
2、減速機。焊接變位機進行輔助作業的時候，需要和焊接專機協調運動，這就需要精確地調整翻轉角度和速度，以免發生碰撞事故，這就需要精確度較高的減速機，實現回轉的精確度，提高焊接穩定性。
3、回轉支承。用戶需要在焊接變位機的承載能力范圍內進行工作，這就關乎著回轉支承的承重能力，工作臺固定在用回轉支承上，保證額定載荷下的承載及回轉平穩，工作臺底部采用型材焊接成形，在受力部位作加強處理。
4、驅動裝置。驅動裝置是焊接變位機正常運行的動力來源，接通電源后，驅動裝置就可以支持焊接變位機進行運動。整個驅動裝置安裝有保護罩殼，保證外部塵土也不能進入傳動系統內部。
